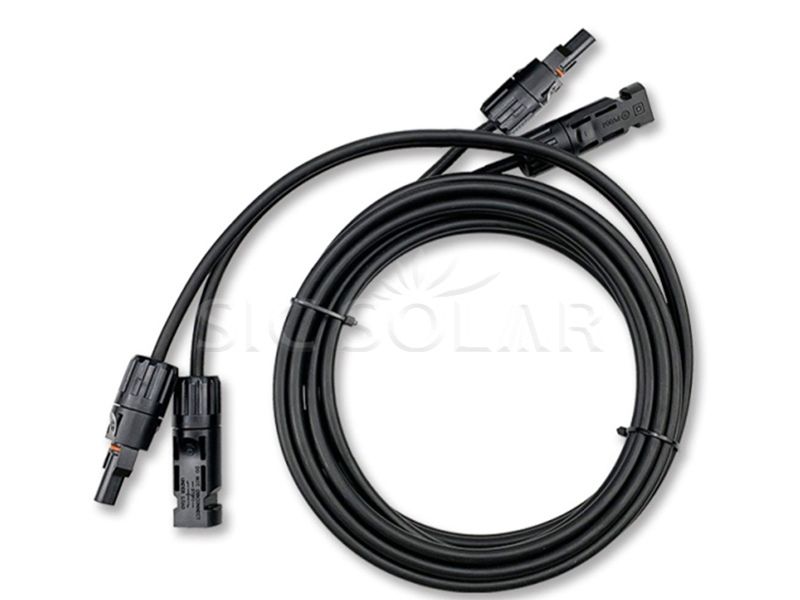

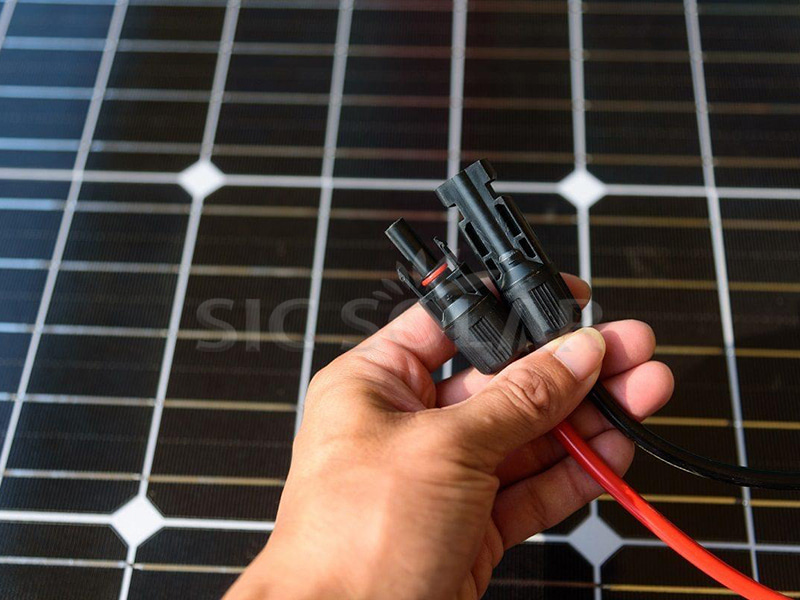

ソーラーMc4コネクタ

ソーラーMC4コネクタは、太陽光発電システムで太陽光パネルを接続するために広く使用されている標準化された電気コネクタです。簡単かつ安全な接続を実現するように設計されたこれらのコネクタは、太陽光パネルとその他のシステムコンポーネント間の信頼性と耐候性を確保します。

ブランド:

SIC SOLAR

商品番号。:

SIC-MC4

設置場所:

Solar Panel

色:

Natural

材料:

PC/PPO

保証:

<5 Years

プロジェクト技術的な詳細インストールガイドパッケージ

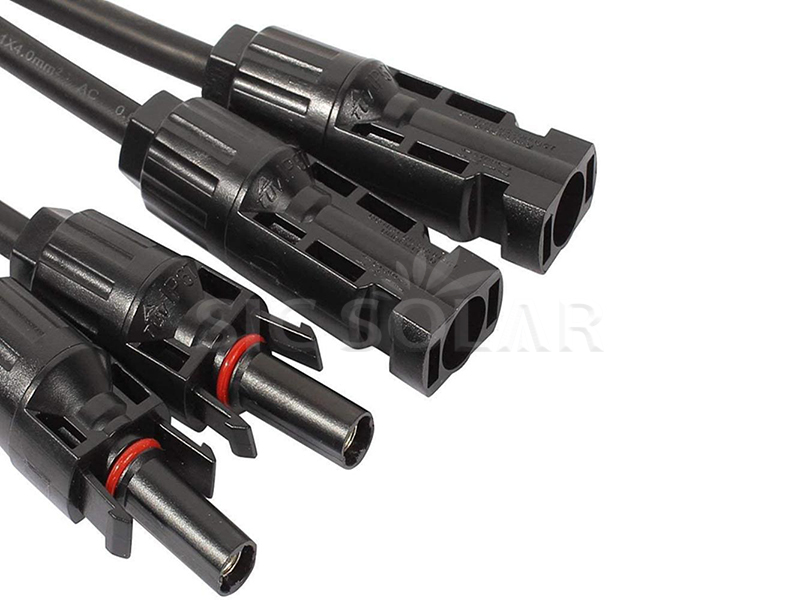

mc4 solar branch connector

1️⃣ ワイヤーを剥がす

ワイヤーストリッパーを使用して、ケーブルの端から約 6 ～ 7 mm の絶縁体を剥がします。

2️⃣ 端子の圧着

被覆を剥がしたワイヤーを金属コンタクトピンに挿入します。

圧着工具を使用して端子をワイヤーにしっかりと圧着し、安全な接続を確保します。

3️⃣ コネクタの組み立て

圧着端子をカチッと音がするまでコネクタハウジングに挿入します。

端末がハウジング内に完全に装着されロックされていることを確認します。

4️⃣ コネクタを密閉する

シーリングナットをケーブルの上に置き、コネクタハウジングに締めます。

ナットを締めて耐候性シールを確保し、コネクタの IP67 定格を維持します。

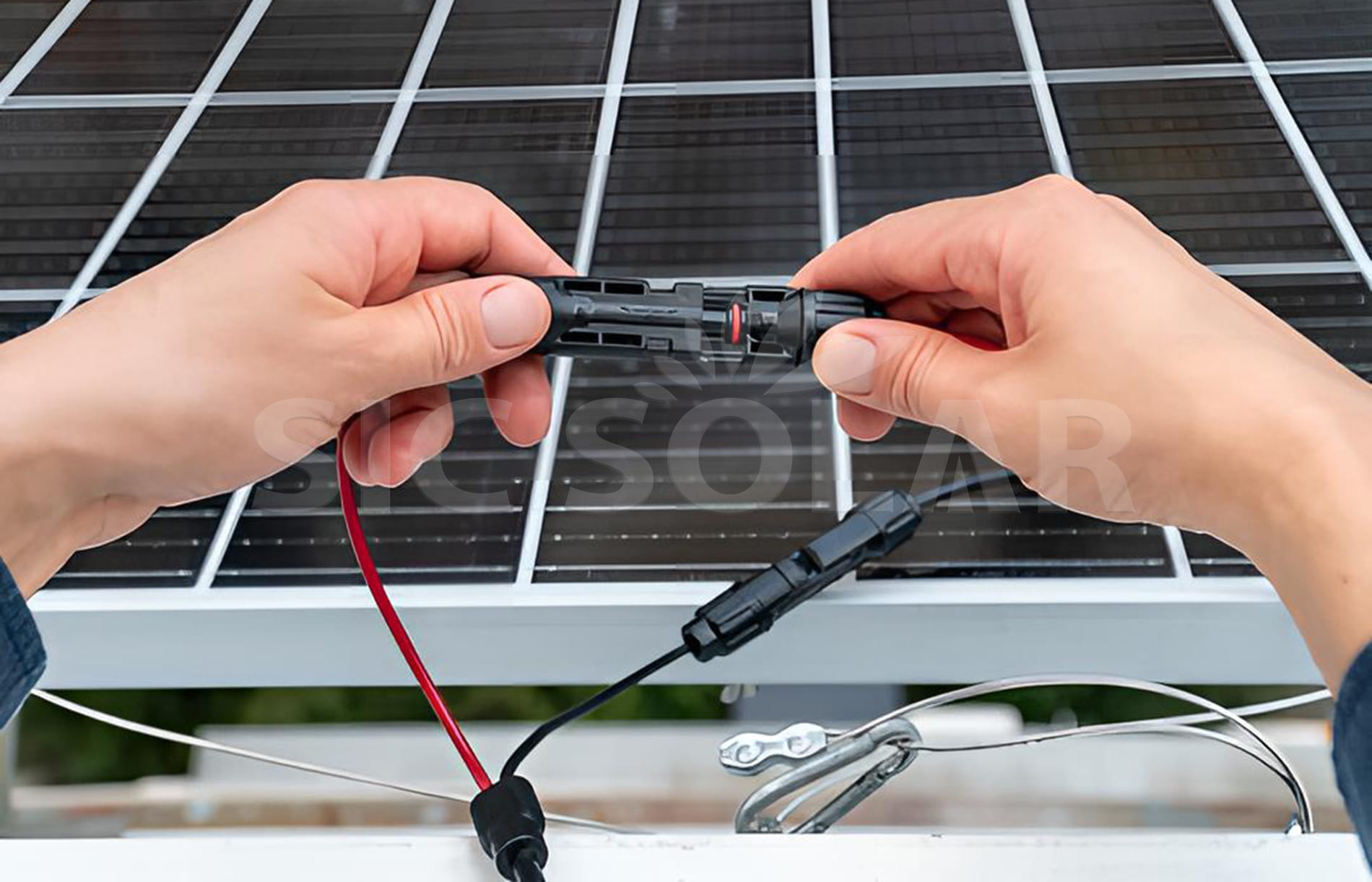

5️⃣ パネルを接続する

オスとメスのコネクタを合わせて、カチッという音がしてしっかり接続されたことを示すまで押し込みます。

コネクタを外すには、MC4 ロック解除ツールを使用してロック機構を安全に解除します。
