架台システムは、あらゆる太陽光発電設備の根幹を成すものです。太陽光パネルを所定の位置に固定し、適切な角度に保ち、環境からの衝撃から保護するために必要な構造的サポートを提供します。選定する架台システムの種類は、プロジェクトの場所、屋根の構造、地盤条件、そしてエネルギー目標によって異なります。ここでは、主な太陽光パネル架台システムの種類と、それぞれの一般的な用途についてご紹介します。

1. 屋根設置型システム
屋根設置型システムは、住宅や商業ビルで最も一般的なタイプです。屋根に直接設置されるため、スペースが限られている場合に最適です。いくつかのバリエーションがあります。

• 傾斜屋根マウント 傾斜屋根向けに設計されたこれらのシステムは、屋根フックまたはブラケットを使用してパネルを固定します。通常、屋根の角度によって、最適な太陽光照射に必要な傾斜が得られます。

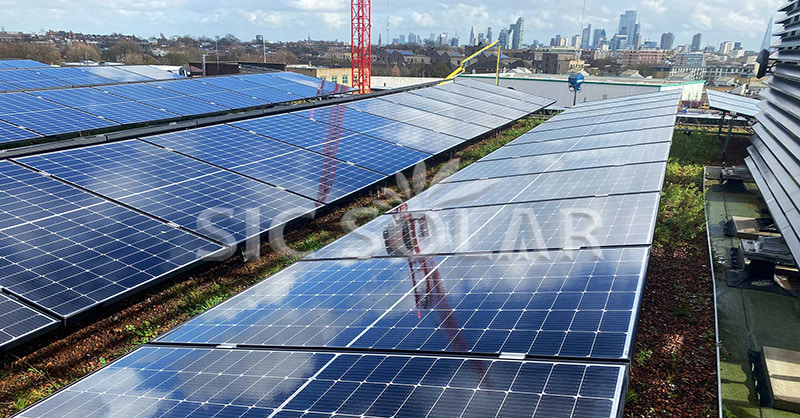

• フラットルーフマウント 陸屋根では、パネルの角度を調整するために傾斜フレームが使用されます。傾斜フレームは固定式または調整式で、屋根面を貫通しないバラストシステムを備えている場合が多くあります。

• 金属製ルーフマウント 特に立体継ぎ目の金属屋根では、穴あけ加工をせずにパネルを取り付けるために、特殊なクランプやブラケットが使用されます。波形金属屋根では、防水ガスケット付きのブラケットが一般的です。



2. 地上設置型システム
地上設置型システムは土壌に直接設置されるため、十分な広さの敷地に最適です。設置方向や傾斜角度を柔軟に調整できるため、公益事業規模の太陽光発電プロジェクトやオフグリッド太陽光発電プロジェクトで広く利用されています。

• 標準地上マウント : パネルは、コンクリート基礎または杭打ち支持を使用して地面に固定された鋼鉄またはアルミニウム構造物に設置されます。

• ポールマウント これらのシステムは、1本または2本のポールにパネルを設置し、小規模な設置や不整地に適しています。ポールマウントの中には、太陽の動きに合わせて手動または自動で傾斜できるものもあります。

3. 追跡システム
追尾システムは、太陽の軌道を一日中追跡することで発電量を増加させます。より高価で複雑ではありますが、固定式の架台に比べて発電量を15～30%増加させることができます。

• 単軸トラッカー これらは東から西へ太陽を追うもので、大規模な太陽光発電所でよく使用されます。

• 二軸トラッカー : これらは垂直方向と水平方向の両方に調整可能で、年間を通して最大限の露出を実現します。精度は高いですが、コストとメンテナンスの手間もかかります。

4. 壁掛け式またはバルコニー式システム
都市部やマンションにお住まいの方にとって、壁やバルコニーに取り付ける設置システムはスペースを有効活用できます。通常、設置できるパネルの数は少なく、シンプルでアクセスしやすい設計となっています。

SICソーラー 太陽光発電架台システムのメーカー兼サプライヤーであるは、屋上、地上設置、バルコニーなど、様々な用途に特化したソリューションを含む幅広い架台構造を提供しています。その設計は、強度、設置の容易さ、そして様々な環境条件への適応性を重視しています。
