製品 地上設置 アルミ製地上設置 地上設置型太陽光発電システム Nタイプ
Residential ground mounted solar panels
Residential ground mounted solar panels

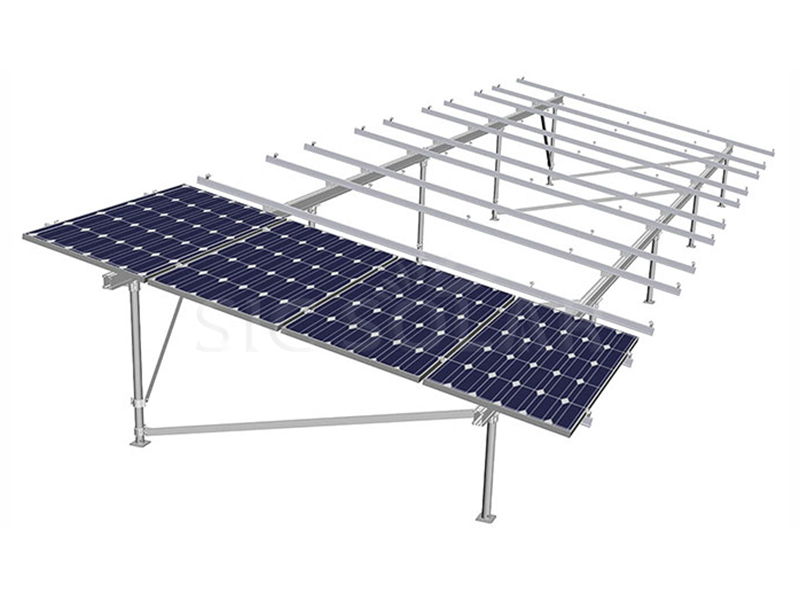

地上設置型太陽光発電システム Nタイプ

N型地上設置型太陽光発電システムは、大規模太陽光発電プロジェクトの設置と性能を最適化するために設計された、高度な太陽光発電サポートソリューションです。N型支持構造を採用することで、高い安定性、容易な設置、そして高い効率を実現します。

  • ブランド:

    SIC SOLAR
  • 商品番号。:

    SIC-GN-AL
  • 設置場所:

    Open field
  • 傾斜角:

    0-60 degrees
  • 材料:

    AL 6005-T5 and steel
  • 表面:

    Oxidizing and galvanizing
  • 風荷重:

    <60M/S
  • 積雪荷重:

    1.4KN/M2

Solar pv ground station

SIC地上設置型太陽光発電システムNタイプ AL6005-T5アルマイト処理鋼で作られており、すべての部品は事前に切断および穴あけ加工されているため、設置現場での組み立てが容易で、時間と人件費を節約できます。すべてのアルマイト処理材は優れた性能と耐久性を備え、25年以上の耐用年数を備えています。

Pv ground power plant

N字型のデザインは 地上設置型太陽光発電システム Nタイプ 2本の傾斜した梁が「N」字型に並ぶ独自の構造で、太陽光パネルを支える安定性と強度を高めています。特に強風や積雪への対応に効果的で、様々な環境条件下でもシステムの安全性と稼働性を確保します。

Aluminum solar ground mount

Aluminum solar ground mount

PV ground system

Solar PV ground mounting structure

名前 地上設置型太陽光発電システム Nタイプ

設置場所

屋根または地面

財団 コンクリートまたは地盤スクリュー基礎
材料 アルミニウム6005-T5とスチール
ナチュラルまたはカスタマイズ
防錆剤 陽極酸化アルミニウムとステンレス鋼
傾斜角度 0°~60°

風荷重

<60M/S

積雪荷重

<1.4KN/M2

標準

AS/NZS 1170.2、JIS C 8955:2011

保証

10年間の保証と25年間のサービス時間

1️⃣ 現場評価: 設置場所の土壌条件、地形、環境要因を評価して、適切な基礎タイプ (アンカーボルトやコンクリート杭など) を決定します。

2️⃣ 基礎工事:現場調査の結果に基づき、アンカーボルトまたはコンクリート杭を設置します。アンカーボルトの利点は、地盤への影響が最小限で、設置が迅速であることです。

3️⃣ 架台構造の組み立て:前柱と後柱を斜めの支柱で連結し、N字型の支持構造を組み立てます。これらの支柱に水平レールを取り付け、ソーラーパネルのフレームを形成します。

4️⃣ パネルの設置:中間クランプと端部クランプを使用して、ソーラーパネルを水平レールに固定します。必要に応じて傾斜角度を調整し、太陽光の当たり具合を最適化します。

5️⃣ 電気接続: 地域の電気コードと規格に準拠していることを確認しながら、ソーラーパネルをインバーターやその他の電気部品に接続します。

6️⃣ システムテスト: 包括的なテストを実行してシステムのパフォーマンスを検証し、すべてのコンポーネントが適切に機能していることを確認します。

当社の標準パッケージは長いアルミプロファイル用のスチールパレットですが、小さなアルミ部品は合板パレット付きのカートンに梱包されます。

Solar bracket package

次のような利点があります

☆ 地上設置アレイは、地面のサイズに応じてカスタマイズできます。

☆ 高い耐久性 – 最高の AL6005-T5 は 10 年間の保証と 25 年間の耐用年数を保証します。

☆ アルミプロファイルは非常に軽量で、取り付けも簡単です。また、耐腐食性にも優れています。

☆ 事前に組み立てられたメインフレーム - 設置現場での人件費を大幅に節約します。

関連証明書

強度分析レポート - 風速や積雪荷重などの目標強度を満たすように取り付けがテストされます。

Q1. MOQ要求とは何ですか?

最小注文数量=50KW。

Q2. カーポートの材質は何ですか?

Al 6005-T5 および炭素鋼。
