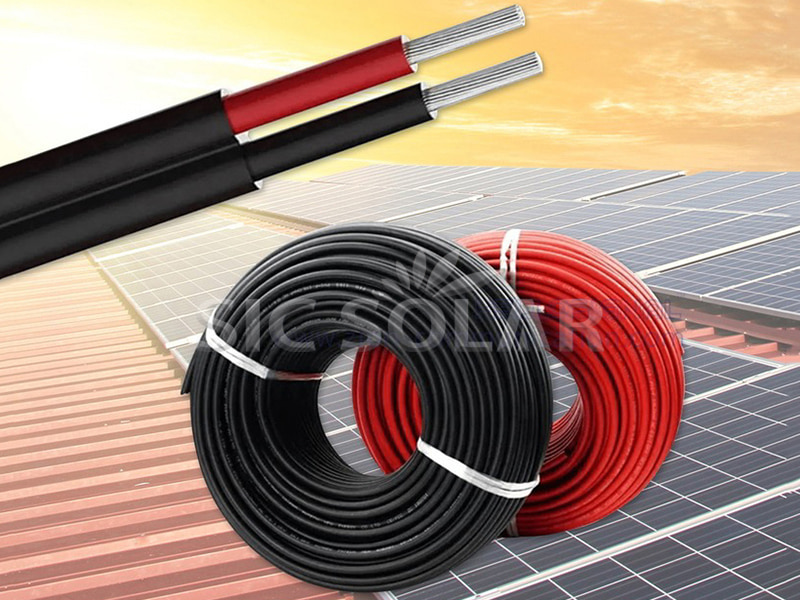

MC4ソーラーケーブル

MC4 ソーラー ケーブルは、高品質のソーラー ケーブルと組み立て済みの MC4 コネクタを組み合わせて、太陽光発電システムに高速で信頼性が高く、耐候性のある接続を提供します。

  • ブランド:

    SIC SOLAR
  • 商品番号。:

    SIC-SCM
  • 設置場所:

    Solar Panel
  • 色:

    Black or Red
  • 材料:

    Tinned Copper
  • 保証:

    <5 Years

4mm solar cable

MC4ソーラーケーブル 手作業による圧着と組み立ての必要性を排除し、設置プロセスを簡素化し、厳しい屋外条件でも一貫した電気性能と長期耐久性を保証します。

solar cable standards

カスタム長さ、大量注文、または詳細な仕様については、 MC4ソーラーケーブル 、お問い合わせください SICソーラー 当社は、効率的でプロフェッショナルな設置のために設計された完全な太陽光発電ケーブル配線ソリューションを提供します。

solar cable mc4

設置場所

ソーラーパネル

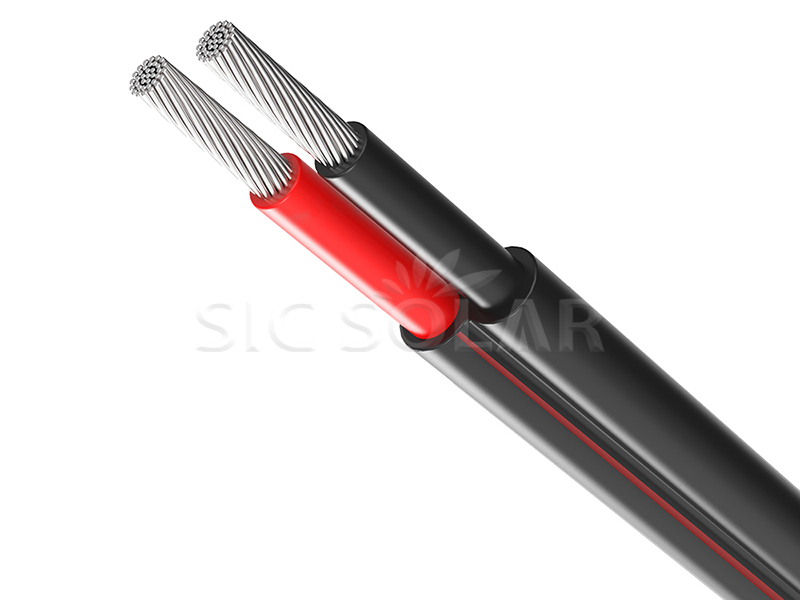

コア

シングルコア、ツインコア

絶縁

XLPE、2PFG 1169、二重壁絶縁、電子ビーム架橋

抵抗する

紫外線耐性、耐摩耗性、水、オゾン、液体、塩分、一般的な耐候性

断面

1.5mm²、2.5mm²、4mm²、6mm²、10mm²、16mm²

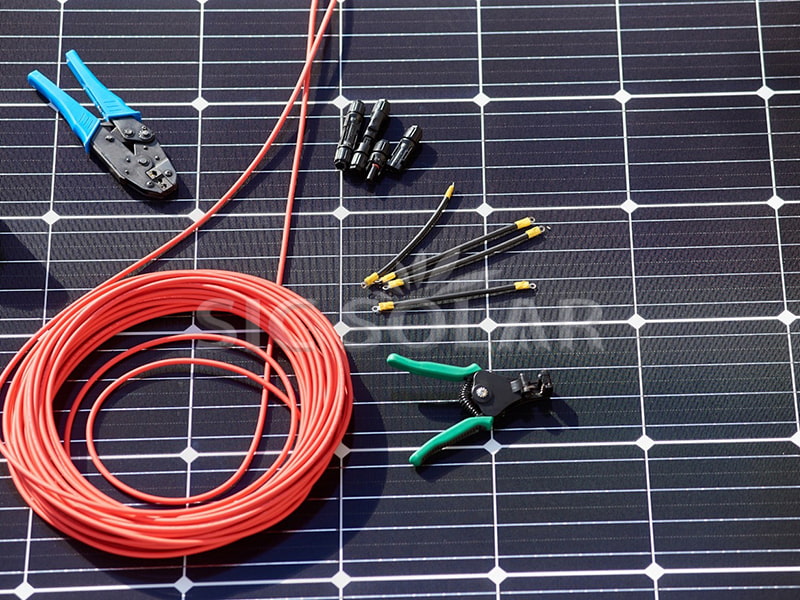

1️⃣ ワイヤーを剥がす

ワイヤーストリッパーを使用して、ケーブルの端から約 6 ~ 7 mm の絶縁体を剥がします。

2️⃣ 端子の圧着

被覆を剥がしたワイヤーを金属コンタクトピンに挿入します。

圧着工具を使用して端子をワイヤーにしっかりと圧着し、安全な接続を確保します。

3️⃣ コネクタの組み立て

圧着端子をカチッと音がするまでコネクタハウジングに挿入します。

端末がハウジング内に完全に装着されロックされていることを確認します。

4️⃣ コネクタを密閉する

シーリングナットをケーブルの上に置き、コネクタハウジングに締めます。

ナットを締めて耐候性シールを確保し、コネクタの IP67 定格を維持します。

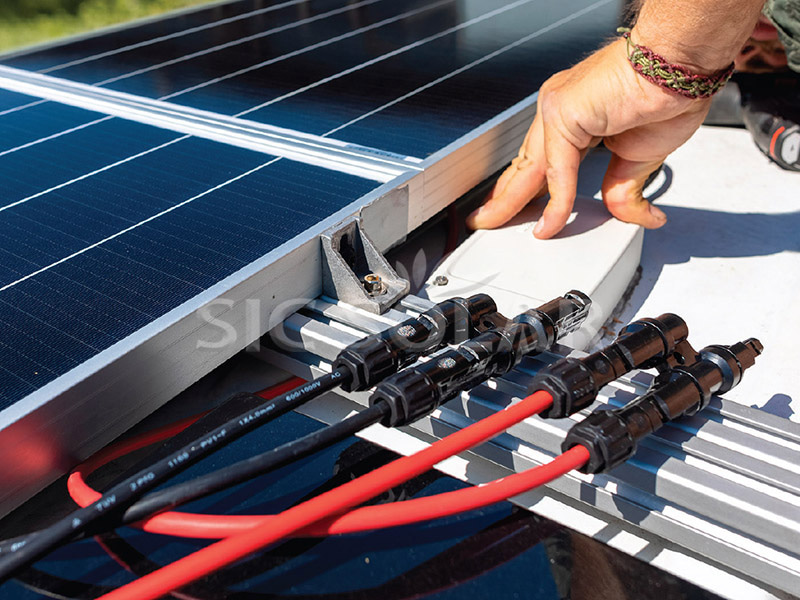

5️⃣ パネルを接続する

オスとメスのコネクタを合わせて、カチッという音がしてしっかり接続されたことがわかるまで押し込みます。

コネクタを外すには、MC4 ロック解除ツールを使用してロック機構を安全に解除します。
