製品 ソーラーコンポーネント エンドクランプ フレームモジュール用Z型エンドクランプ
Solar aluminium black/silver end rail clamps
Solar aluminium black/silver end rail clamps
Solar aluminium black/silver end rail clamps

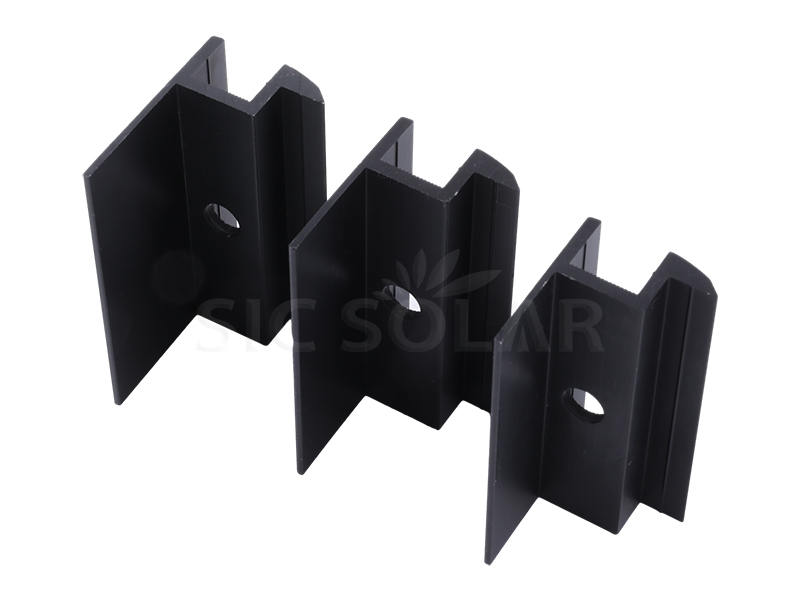

フレームモジュール用Z型エンドクランプ

フレーム付きモジュール用のZ型エンドクランプは、PVモジュールの端部をマウントレールに固定するために設計された、コンパクトで効率的なアセンブリです。その「Z」形状は、流線型で軽量な設計を実現し、屋上設置型および地上設置型システムにおけるフレーム付きソーラーパネルの安定性と位置合わせを保証します。

  • ブランド:

    SIC SOLAR
  • 商品番号。:

    SIC-EC-U
  • 出荷港:

    Xiamen
  • 設置場所:

    Roof or ground
  • 色:

    Black or Silver
  • 材料:

    Aluminum
  • 長さ:

    Customized
  • 厚さ:

    Customized

End clamps for solar

フレームモジュール用Z型エンドクランプ ほとんどの標準フレームPVモジュールに適合し、幅広いパネル厚(例:30mm、35mm、またはカスタムサイズ)に対応します。幅広いアルミレールシステムと互換性があります。

End retaining clamp

フレームモジュール用Z型エンドクランプ シルバーまたはブラックの色とクランプの長さは、お客様のご要望に応じてカスタマイズできます。

Pv End Clamp

名前 フレームモジュール用Z型エンドクランプ

設置場所

傾斜した屋根または地面

風荷重

<60M/S

積雪荷重

<1.4KN/M2

材料

AL6005-T5

シルバーまたはブラック

防錆剤

陽極酸化アルミニウム

保証

10年と25年の勤務期間

1️⃣ レールを準備する – 取り付けレールを屋根または地面の支持システムに取り付けます。

2️⃣ ソーラーパネルの配置 – 最初のパネルをレールの上に置きます。

3️⃣ Z字型のエンドクランプを挿入します – クランプをレールの端にスライドさせて、パネルフレームを固定します。

4️⃣ 留め具を締める – ステンレスボルトでクランプを固定します。

5️⃣ このプロセスを繰り返します – 必要に応じて、残りのパネルを中間クランプと端部クランプで固定します。

6️⃣ 最終チェックを実行する – すべてのクランプが締められており、パネルが揃っていることを確認します。

Solar bracket package

利点は次のとおりです。

☆ 厚い陽極酸化層 - 腐食を効果的に防ぎ、耐用年数を延ばします。

☆ さまざまなエンドクランプ設計により、30〜50mmのフレームパネルに対するさまざまなクライアントの要求を満たすことができます。

☆ 強い強度 - 極めて悪い設置条件でも使用できます。

関連証明書

強度分析レポート - 風速や積雪荷重などの目標強度を満たすように取り付けがテストされます。

Q1. ボルトも黒にできますか?

はい。

Q2. クランプはカスタマイズできますか?

はい。
