太陽エネルギーの分野では、安全で効率的な電気接続を確保することが最も重要です。 この目的に最も広く採用されているソリューションの 1 つは、MC4 コネクタです。 これらのコネクタは、信頼性、耐久性、使いやすさにより、太陽光発電 (PV) システムの業界標準となっています。

何ですか MC4コネクタ ？

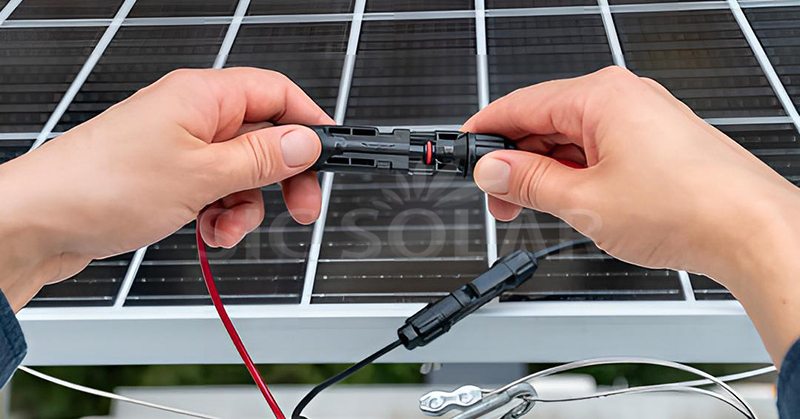

「MC4」という用語は「Multi-Contact, 4mm」の略で、これらのコネクタで使用される直径 4mm のコンタクト ピンを指します。 Stäubli Electrical Connectors が開発した MC4 コネクタは、安全かつ耐候性のある方法で太陽光パネルを接続するように設計された単接点電気コネクタです。 これらは、押すだけでロックされるオスとメスのコネクタで構成されており、誤って外れることを防ぐために、取り外すには専用のツールが必要です。

MC4コネクタの主な特長

1. 耐候性 ： MC4コネクタは屋外使用向けに設計されており、IP67等級の防塵・防水性能を備えています。雨、雪、強い日差しなど、様々な環境条件に適しています。

2. 紫外線耐性 ： MC4 コネクタの耐久性のあるプラスチック ハウジングは紫外線に耐性があり、長時間太陽光にさらされても長寿命を保証します。

3. 高電圧および高電流定格 ： MC4 コネクタは最大 1,500V DC の電圧と最大 30A の電流に対応できるため、住宅用と大規模太陽光発電設備の両方に適しています。

4. 安全なロック機構 ： 統合されたロックシステムにより、偶発的な切断を防ぎ、太陽光発電設備の安全性と信頼性を確保します。

5. インストールの容易さ ： MC4コネクタは工具不要で嵌合できるように設計されており、取り付けプロセスを簡素化します。ただし、適切な接続を確保するために、圧着および分解には専用工具の使用を推奨します。

MC4コネクタの用途

MC4 コネクタは、さまざまな太陽エネルギー アプリケーションで利用されています。

• 住宅用太陽光発電システム ： 屋上のソーラーパネルをインバーターやその他のシステムコンポーネントに接続します。

• 商業および産業施設 ： 大型太陽光発電パネルの組み立てを容易にし、効率的な電力伝送を保証します。

• 大規模太陽光発電プロジェクト ： 耐久性と性能が重要となる広大な太陽光発電所に信頼性の高い接続を提供します。

太陽光発電架台システムにおけるMC4コネクタの役割

MC4 コネクタは電気接続に不可欠ですが、太陽光発電設備の全体的な効率と安全性はマウント システムの品質にも左右されます。 SIC Solar のような企業は、高品質の太陽光発電設置ソリューションの製造と供給を専門としています。 同社の製品は、太陽光パネルが安全かつ最適に配置されることを保証し、MC4 コネクタが提供する信頼性を補完します。

MC4 コネクタは、太陽エネルギー システムの機能性と安全性において重要な役割を果たします。 これらの設計により、太陽光発電設備の長期的なパフォーマンスに不可欠な、安全で耐候性のある接続が保証されます。 次のようなプロバイダーの堅牢なマウントソリューションと組み合わせると、 SICソーラー これらのコネクタは、太陽光発電システムの効率と耐久性に大きく貢献します。
